Måttsättning - Symboler
Symboler

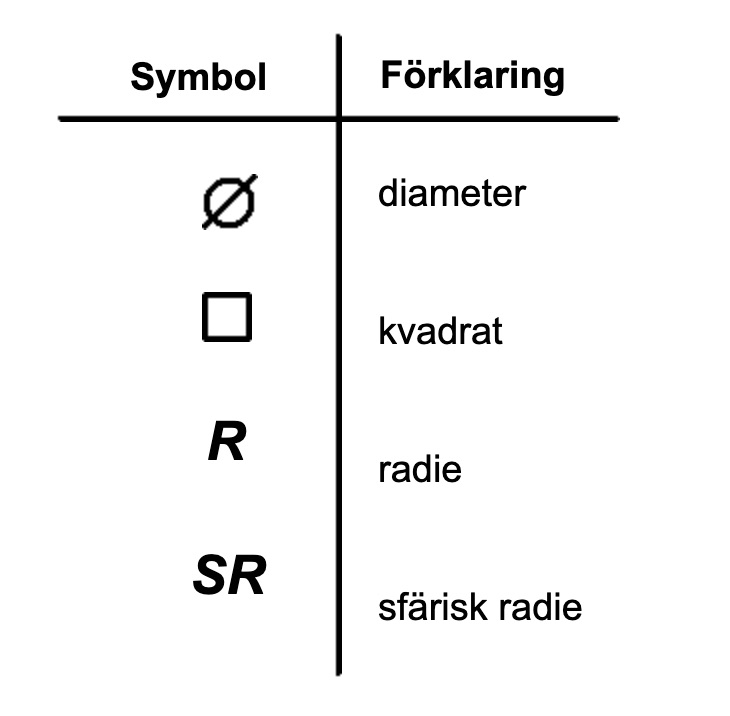

För att slippa skriva ut ord och på det sättet göra ritningen ännu mer svårläslig finns det symboler att använda. Det finns symboler för t.ex. diameter, radie, fyrkant, båge och sfär. Dessutom finns ett antal sätt som olika mått och angivelser skall anges enligt. Allt för att förenkla och göra ritningen tydlig!
Speciellt symbolerna tillför ofta mycket information, att en detalj är rund, sfärisk eller fyrkantig är ju sådant som ger information som är tredimensionell!
Diameter
En vanlig symbol på ritningar är den för diameter. Genom att använda den så visar vi att det är ett runt mått som anges, alltså ett runt hål eller en rund detalj som en axeltapp etc. En axel behöver då inte ritas från kortsidan, den runda sidan, genom att använda diametersymbolen vid angivelsen av måtten så ser alla direkt att den är rund.
Radier

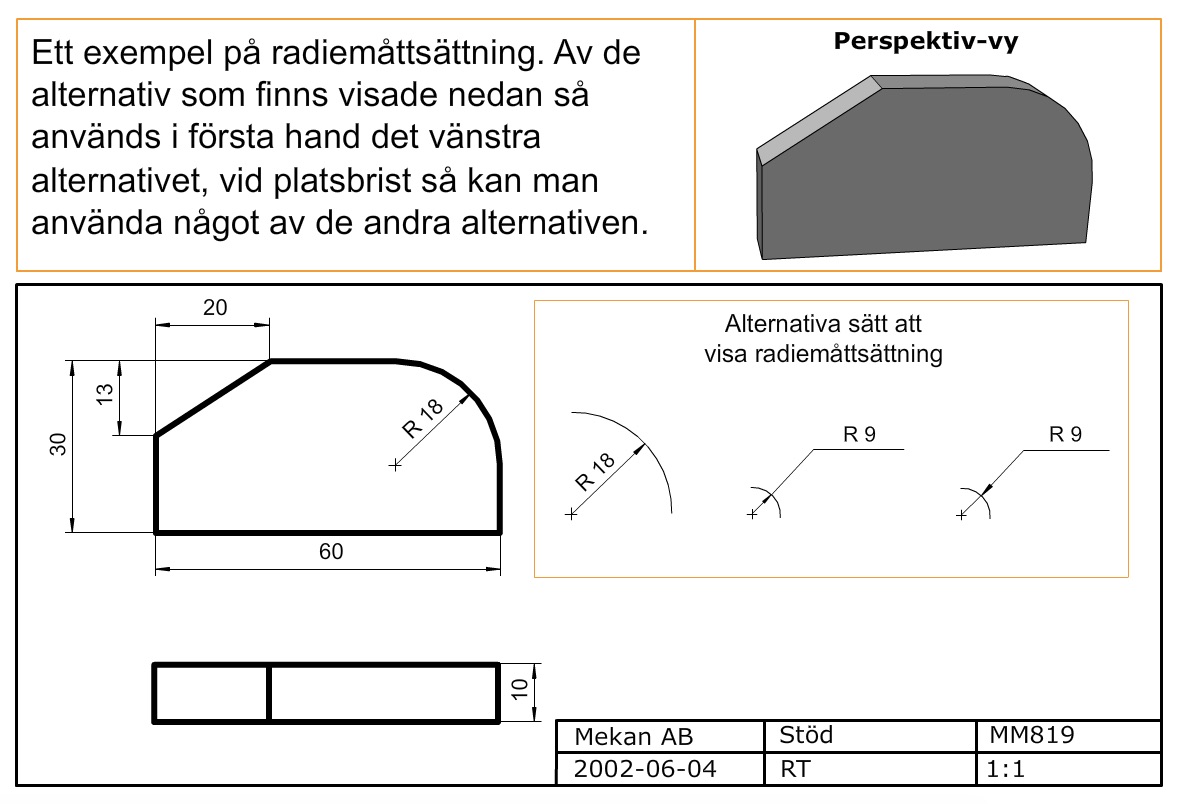

Det är vanligt med ytor eller konturer som har en viss böjning. Se figuren ovan. Det mått som beskriver det runda hörnet på den detaljen är naturligtvis radien.
För att markera den börjar vi med att markera centrum för radien. Sätt ett kryss där. Därefter drar man ett streck till konturen som har den angivna radien. Mot konturen ritar man in en måttpil på radielinjen.
Om det är trångt på ritningen kan man fortsätta linjen utanför ytan och sätta måttet på något av de sätt som visas nedan. Tydligast och mest koncentrerat är om man väljer det första alternativet.
Fyrkant
En tapp kan även vara fyrkantig. Det finns en symbol för att ange även denna fyrkantighet. Genom att använda den symbolen visar man att sidorna är lika och det tillför alltså inget att rita detaljen från en annan vy. Det kan alltså innebära att man slipper en vy.
Sfär
En sfär anges med beteckningen SR. Den markeras med en pil mot den yta som är sfärisk. Beteckningen SR25 betyder att den markerade detaljen är sfärisk med en radie på 25 millimeter.
Vinklar
Se figuren så förstår du att vinklar kan anges med mått eller i grader. Ofta är gradtalet ett bättre sätt att ange vad man vill uppnå. Måtten är en funktion av geometrin som uppstår!
Om ytan ska gå mot en annan detalj så är det kanske ointressant om kanten är 38 eller 39 millimeter, det viktiga är att vinklarna överensstämmer på bägge kropparna.
Måttsättningen ska ju också stödja tillverkningen. Det är viktigt att förstå hur bearbetningen kan ske för att sätta ut måtten på lämpligt sätt.
