Grunder - Introduktion
Maskinritning
En bild säger mer än tusen ord säger man ibland. Det är inte alltid sant men ofta. En typ av bilder som vi inte kan ersätta hur som helst är ritningar. Ritningar är ett stöd för att föra över information från den som skapar något (konstruktören) till den som ska förverkliga skapelsen (tillverkaren).

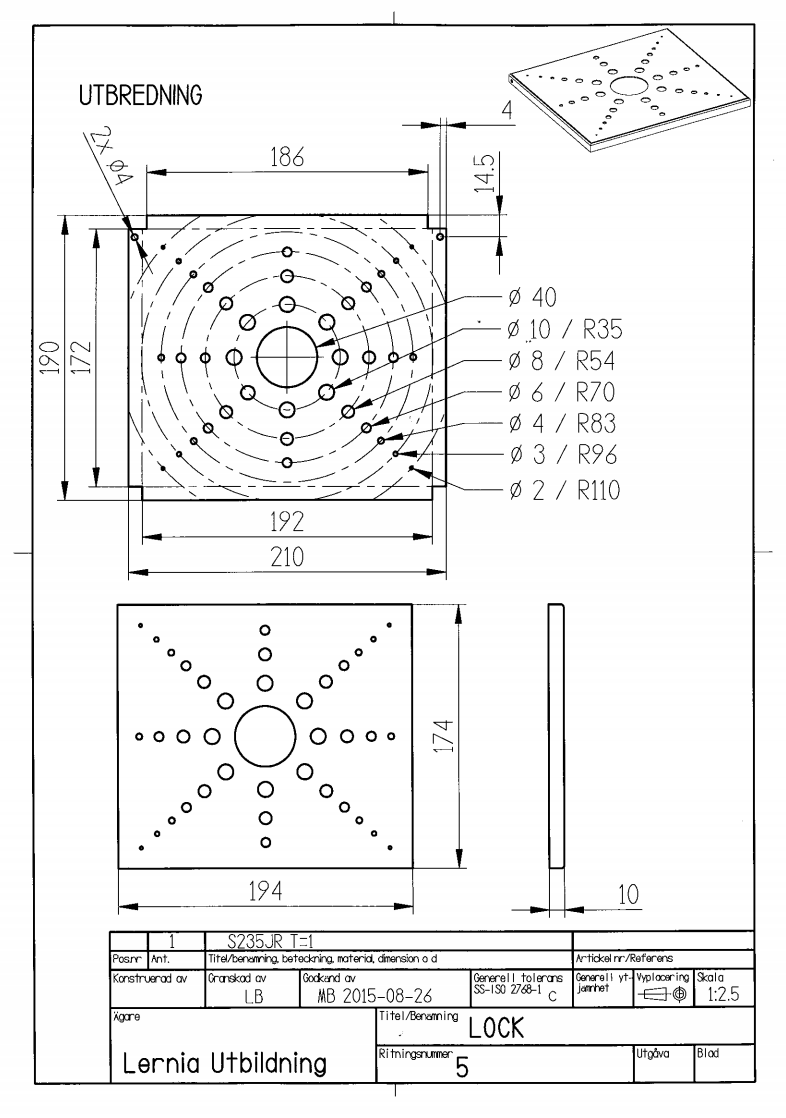

Ritningen nedan är inte ritad enligt Svensk Standard men ett exempel på att det är svårt att med ord beskriva en detalj men ritningen blir entydig för den som kan "språket".
Ritningstyper
Det finns ett flertal olika ritningstyper man arbetar med. En sammanställningsritning är den ritning där man ser hela slutprodukten, dvs. man ser alla de delar som ingår. Den visar också hur detaljerna ska monteras eller placeras för att bilda den färdiga produkten. Ibland finns ingen enskild detaljritning utan då hittar man all information som behövs för färdigställande på sammanställningsritningen. I stycklistan på en sammanställningsritning skrivs det olika delarna in med rätt namn.
En detaljritning innehåller allt som behövs för att kunna tillverka en enskild detalj. Det innebär bland annat form, mått, toleranser och material. Det är också väldigt viktigt att det står vilken standard man ska arbeta efter. Alla uppgifter på en detaljritning avser färdig detalj vilket är viktigt att komma ihåg.
En ämnesritning visar de mått, toleranser och så vidare som behövs för att ämnet ska kunna framställas. Detta innebär arbetsstycket innan man slutbearbetar sin detalj.
En operationsritning är en ritning som beskriver en arbetsoperation på en detalj, det kan exempelvis vara en fräsoperation på en del av färdig detalj.
Inom andra områden som exempelvis el, så ingår det i en elritning alla de komponenter som ingår i installationen av det elektriska systemet.
Standard
När du gör en skiss för eget bruk skulle du kunna rita som du själv ville, ingen annan behöver ju bry sig! Skulle trots det någon annan behöva tyda den så kanske det går bra men sannolikt har inte denna person samma uppfattning som du om vad som visas. Att det är en axel ser han också, kanske även hur lång den ska vara, vilken diameter och mer. Men hur får måtten variera? Inget kan ju tillverkas exakt på ett visst mått. Vilken yta ska det vara? Det finns massor med information som kan missförstås eller värre underförstås!
Man utgår i det läget ifrån hur man själv vill ha det eller tänker eftersom något annat finns ju inte angivet. Ju mer komplexa konstruktioner vi gör desto viktigare blir det att all nödvändig information kommer med. För att om möjligt skapa en ritning som på ett entydigt vis beskriver det som ska tillverkas.
Standarder som beslutas att gälla för ett område gör det lätt för alla att utgå från samma underlag, man har alltså standardiserat arbetssätt, instruktioner, material, toleranser och så vidare.
Vad gäller så kallade tekniska ritningar gäller för oss i Sverige ofta SS-En ISO standard. Där är SS Svensk Standard, EN är Europeisk standard och slutligen ISO innebär Internationell standard. Står det ”SS-EN” på ritningen innebär det att europeisk standard har bestämts som svensk standard. Detta gör att oavsett var du befinner dig kommer Din ritning innehålla endast standardiserad information vilket gör den oändligt mycket lättare att jobba med.
Standarder ges i Sverige ut av SIS AB, SIS Förlag, se sis.se
